Cable aislado con PVC UL1015 Descripción del Producto Tensión nominal: 600 V. Temperatura nominal: 80 ℃, 90 ℃, 105 ℃" Conductor: Conductor de cobre estañado o desnudo, trenzado o sólido, 30 AWG mínimo. Aislamiento de PVC: pasa la prueba de llama vertical UL VW-1 y cUL FT1 APLICACIÓN: Para cableado interno de uso general de equipos electrónicos y eléctricos.

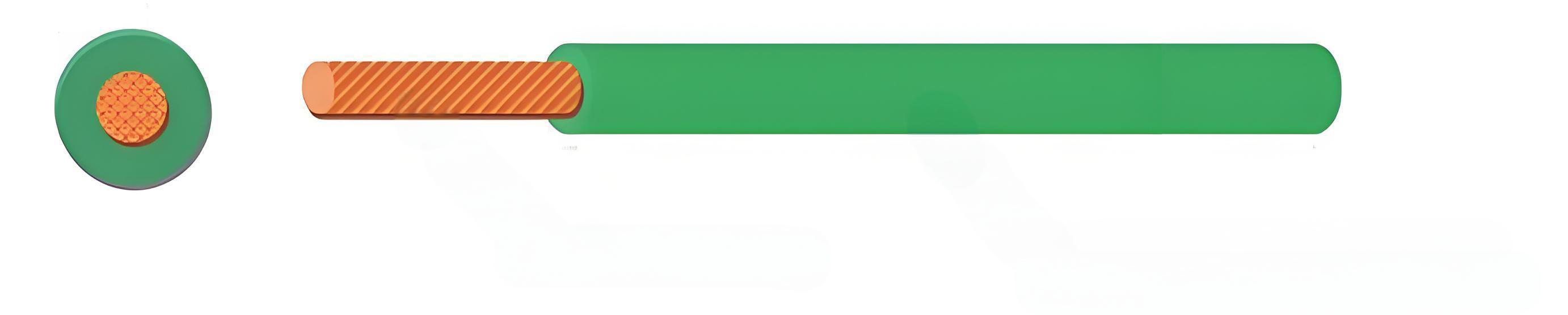

Cable aislado con PVC UL1015
Tensión nominal: 600 V.
Temperatura nominal: 80 ℃, 90 ℃, 105 ℃"
Conductor: conductor de cobre estañado o desnudo, trenzado o sólido, 30 AWG mínimo.
Aislamiento de PVC: pasa la prueba de llama vertical UL VW-1 y cUL FT1
APLICACIÓN: Para cableado interno de uso general de equipos electrónicos y eléctricos.
|
Conductor |
Aislamiento |
Estándar |
|||
|
Especulación |
Número de cable/diámetro del cable |
Sí. |
Nom. Grueso. |
Nombre.Sí. |
Longitud estándar |
|
AWG |
nº/milímetros |
milímetros |
milímetros |
milímetros |
Pies (m) |
|
30 |
7/0.10 |
0.30 |
0.76 |
1.88 |
|
|
28 |
7/0.127 |
0.38 |
0.76 |
1.96 |
2000 pies |
|
26 |
7/0.16 |
0.48 |
0.76 |
2.06 |
(610m) |
|
24 |
11/0.16 |
0.61 |
0.76 |
2.19 |
|
|
22 |
17/0.16 |
0.76 |
0.76 |
2.34 |
|
|
20 |
26/0,16 |
0.94 |
0.76 |
2.52 |
|
|
18 |
41/0,16 |
1.18 |
0.76 |
2.76 |
|
|
16 |
26/0,254 |
1.49 |
0.76 |
3.07 |
1000 pies |
|
14 |
41/0,254 |
1.88 |
0.76 |
3.46 |
(305m) |
|
12 |
65/0,254 |
2.37 |
0.76 |
3.95 |
|
|
10 |
105/0,254 |
3.40 |
0.76 |
5.00 |
|
|
10 |
49/0,37 |
3.38 |
0.76 |
5.00 |
|
|
8 |
168/0,254 |
4.31 |
1.14 |
6.60 |
|
|
6 |
124/0,37 |
5.43 |
1.53 |
8.50 |
|
|
4 |
196/0,37 |
6.78 |
1.53 |
9.90 |
|
|
2 |
312/0,37 |
9.04 |
1.53 |
12.10 |
|
|
1 |
824/0,254 |
9.80 |
1.53 |
13.00 |
|
|
1/0 |
1050/0,254 |
10.86 |
2.03 |
15.00 |
|
|
2/0 |
616/0,37 |
12.30 |
2.03 |
16.50 |
|
|
3/0 |
776/0,37 |
13.80 |
2.03 |
17.90 |
|
|
4/0 |
980/0,37 |
15.40 |
2.03 |
19.60 |
|
|
28 |
1/0.32 |
0.32 |
0.76 |
1.90 |
|
|
26 |
1/0.404 |
0.40 |
0.76 |
1.98 |
|
|
24 |
1/0.511 |
0.51 |
0.76 |
2.09 |
|
|
22 |
1/0.643 |
0.64 |
0.76 |
2.22 |
|
|
20 |
1/0.813 |
0.81 |
0.76 |
2.39 |
|
|
18 |
1/1.02 |
1.02 |
0.76 |
2.60 |
|
|
16 |
1/1.29 |
1.29 |
0.76 |
2.87 |
|
