A medida que se acelera la transición energética global y los equipos eléctricos avanzan hacia una mayor densidad de potencia, los conectores flexibles laminados de cobre y los puentes flexibles laminados de cobre están reemplazando gradualmente las soluciones de conexión rígida debido a su conductividad superior, resistencia a la vibración, resistencia a la fatiga y flexibilidad estructural, lo que los convierte en el punto central de las discusiones de la industria.

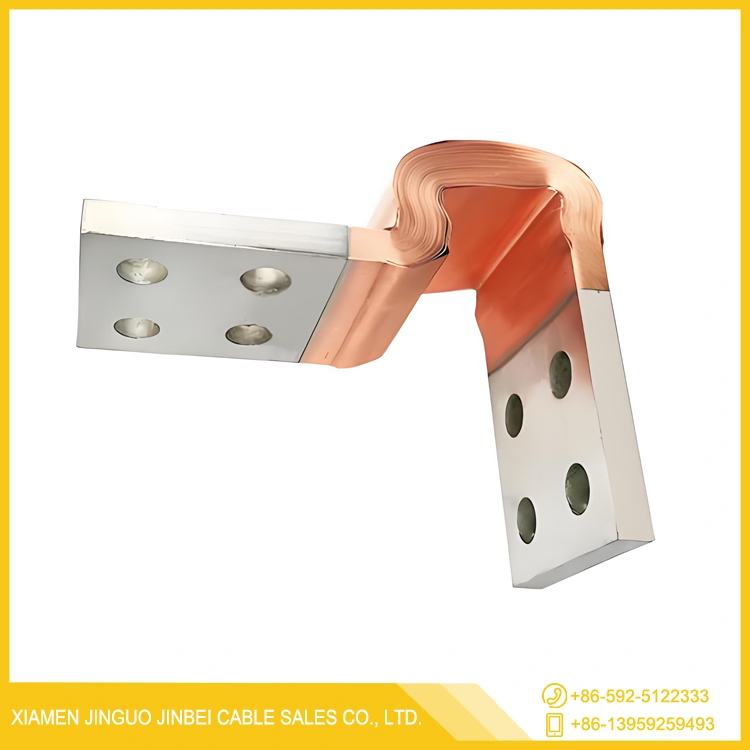

La esencia técnica de los productos principales que se analizan aquí (conectores flexibles laminados de cobre y sus puentes derivados) radica en optimizar los métodos tradicionales de conexión de cables o barras colectoras rígidas.
Especificaciones técnicas típicas:
| Parámetro | Rango de valores |
|---|---|
| Pureza del cobre | ≥99,95% |
| Grosor de una sola lámina | 0,05 mm – 0,50 mm |
| Grosor total del conector | 2 mm – 50 mm (personalizable) |
| Capacidad de carga actual | 100A – 10,000A+ |
| Temperatura de funcionamiento | -40°C a +280°C |
| Resistividad eléctrica | ≤0,017241 Ω·mm²/m (estándar de cobre recocido) |
| Rigidez dieléctrica | Hasta 3.000V (dependiendo del aislamiento) |
| Radio de curvatura mínimo | 5× espesor |
| Resistencia a las vibraciones | Cumple con la norma IEC 60068-2-6 |
En entornos propensos a vibraciones, como paquetes de baterías de nueva energía, inversores de alta potencia y tránsito ferroviario, las conexiones rígidas tradicionales son propensas a fracturarse o aumentar la resistencia de contacto. Los modernos conectores flexibles de cobre laminado, fabricados con láminas de cobre multicapa de alta pureza mediante tecnología de soldadura por difusión molecular, logran una resistencia a la tracción en la zona soldada superior al 90% del material base.
Las correas flexibles de cobre se pueden personalizar según los requisitos del cliente:
Rango de longitud: 50 mm a 5000 mm
Acabados de terminación: Cobre desnudo, Estañado, Niquelado, Plateado
Revestimiento aislante: PVC, caucho de silicona, tubos termorretráctiles, papel de aramida Nomex®
Especificaciones de los agujeros: Redondo, cuadrado, ranurado; Diámetros M4 a M20
Trenzas: Sección transversal de 4 mm² a 1200 mm², adecuadas para entornos de alta flexibilidad y vibración de alta frecuencia
Laminados: Sección transversal de 10 mm² a 2500 mm², adecuados para aplicaciones de alta corriente y baja impedancia
Con la adopción generalizada de plataformas de alto voltaje de 800 V en vehículos eléctricos y sistemas de almacenamiento de energía, se imponen mayores exigencias a los conectores en cuanto a capacidad de resistencia al voltaje, capacidad de transporte de corriente y resistencia a la corrosión electroquímica. Los puentes flexibles laminados de cobre, con su baja impedancia (valor típico <0,1 mΩ/m) y sus características de alta corriente, se han convertido en la solución preferida para conectar módulos de batería, inversores y controladores de motor.
Garantizan una transmisión de energía estable bajo conmutación de alta frecuencia y ciclos térmicos, minimizando las caídas de voltaje y las pérdidas de energía. Su diseño flexible se adapta a vibraciones mecánicas y tolerancias de montaje sin comprometer la integridad eléctrica. Además, la estructura laminada de cobre mejora la resistencia a la fatiga en comparación con los cables planos tradicionales, lo que extiende la vida útil en aplicaciones exigentes de vehículos eléctricos y energías renovables.
