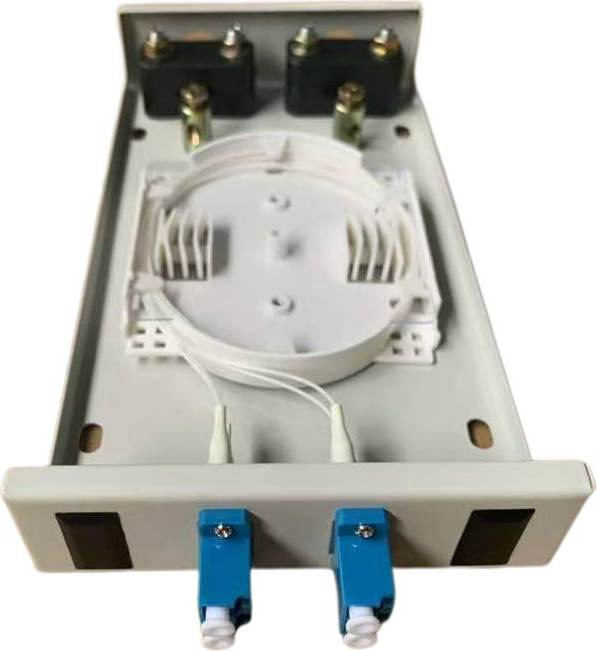

Caja de terminales de fibra óptica LC de 4, 8, 12 y 24 núcleos
I.Aplicación
El producto se puede utilizar en el terminal de cables ópticos, de diferentes tipos y estructuras, cuyo diámetro se encuentra dentro de una bandeja de 18 mm.
II．Características estructurales.
l Todos los índices de propiedad están de acuerdo con la Norma Nacional YD/T814-1996.
l El cuerpo utiliza chapa de acero laminada en frío y la superficie utiliza la técnica de soplado tenue de plástico. Fuerte fuerza adhesiva, artística y duradera.
l El diseño distintivo de entrada de 1 a 2 cables y salida de fibra de 1 a 48 núcleos garantiza flexibilidad.
l La entrada del cable y la salida de la fibra están selladas con NBR resistente al aceite para aumentar la flexibilidad. Los usuarios pueden optar por pinchar la entrada y la salida.
l La bandeja de fusión de fibra superpuesta y la unidad de tierra de aislamiento separada hacen que la disposición de los núcleos, ampliando la capacidad y la tierra del cable, sea flexible, conveniente y segura.
III．Principales especificaciones técnicas

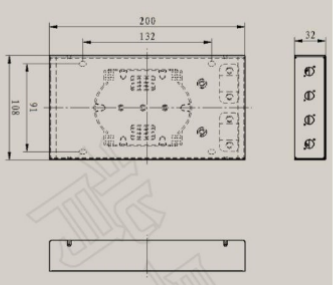

l Tamaño externo: (largo × ancho × alto) 200 × 108 × 32
Peso: 1kg
l radio de bobinado de fibra óptica: ≥40 mm
l pérdida adicional de bandeja de fibra: ninguna
l longitud de fibra que queda en la bandeja: ≥1,6 m
l capacidad de fibra: 8 núcleos
l temperatura de trabajo: - 400C ~ + 600C
l resistencia a la presión lateral: 500N
l resistencia a los golpes: 750N
IV.Operaciones
l Pele el cable, retire las carcasas exterior e interior, así como el tubo de contrato suelto y lave la grasa de relleno, dejando 1,1 ～ 1,6 m de fibra y un núcleo de acero de 20 ～ 40 mm.
l Fije la tarjeta prensacables y el cable, así como el núcleo de acero reforzado del cable.
l Lleve la fibra a la bandeja de fusión y conexión, fije el tubo de contracción térmica y el tubo derretido a una de las fibras de conexión. Después de derretir y conectar la fibra, mueva el tubo termocontraíble y el tubo derretido y fije el núcleo de refuerzo de acero inoxidable (o cuarzo), asegúrese de que el punto de conexión esté en el medio del tubo de la carcasa. Caliente la tubería para convertir los dos en uno. Coloque la junta protegida en la bandeja de colocación de fibra (una bandeja puede colocar 12 núcleos).
l Coloque la fibra izquierda en la bandeja de fusión y conexión de manera uniforme y fije la fibra enrollada con bridas de nailon. Utilice las bandejas de abajo hacia arriba. Una vez conectada toda la fibra, cubra la capa superior y fíjela.
l Colóquelo y utilice el cable de tierra de acuerdo con el plan del proyecto.
Cierro la tapa. Se puede instalar en la pared o en línea horizontal.
V. Lista de equipaje
l cuerpo principal de la caja terminal: 1 pieza de PVC
L paño de arena para pulir: 1 unidad
l carcasa de fibra: 2~8 piezas
corbata: 4 piezas
