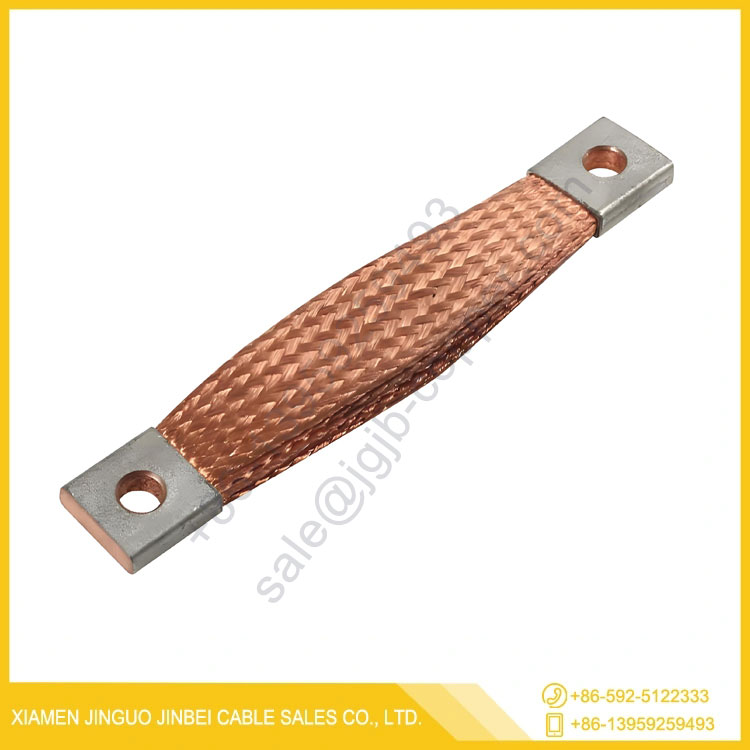

Cobre trenzado, también conocido como trenza de cobre o trenza de alambre de cobre, es un conductor eléctrico flexible compuesto por múltiples hilos de finos alambres de cobre tejidos juntos en forma tubular o plana. Es ampliamente reconocido por su excepcional conductividad, flexibilidad y durabilidad, lo que lo hace indispensable en industrias que van desde la electrónica y la transmisión de energía hasta los sistemas automotrices y aeroespaciales.
A diferencia de los conductores de cobre sólido, el cobre trenzado proporciona una flexibilidad superior sin comprometer la eficiencia eléctrica. Esta característica lo hace ideal para aplicaciones que requieren movimiento, resistencia a las vibraciones y flujo de corriente eficiente en espacios reducidos o dinámicos.
Descripción general del producto principal
El cobre trenzado generalmente se clasifica en tipos estañado, desnudo y plateado, cada uno de los cuales es adecuado para entornos operativos específicos:
Trenza de cobre desnudo: ofrece máxima conductividad para entornos de baja corrosión.
Trenza de cobre estañado: Resistencia a la oxidación mejorada, adecuada para aplicaciones húmedas o marinas.
Trenza de cobre plateada: Se utiliza en condiciones de alta frecuencia o alta temperatura para un rendimiento superior.
Especificaciones técnicas clave del cobre trenzado
| Parámetro | Rango de especificaciones | Descripción |
|---|---|---|
| Material | Cobre electrolítico de alta pureza (≥99,95%) | Garantiza baja resistencia y rendimiento estable. |
| Diámetro del hilo | 0,05 mm – 0,30 mm | Determina la flexibilidad de la trenza y la capacidad actual. |
| Área transversal | 1 mm² – 500 mm² | Define la capacidad total de transporte de corriente. |
| Tratamiento superficial | Desnudo / Estañado / Plateado | Ofrece protección contra la corrosión y la oxidación. |
| Temperatura de funcionamiento | -55°C a +200°C | Adecuado para entornos hostiles o variables |
| Conductividad eléctrica | ≥ 58 EM/m | Rendimiento comparable al del cable de cobre estándar |
| Resistencia a la tracción | 200 – 400 N/mm² | Proporciona durabilidad mecánica bajo carga. |
La demanda de cobre trenzado ha aumentado debido al movimiento global hacia la electrificación, los sistemas de energía renovable y los dispositivos miniaturizados que requieren vías de energía flexibles. A medida que las industrias se modernizan, la confiabilidad de los materiales conductores como el cobre trenzado influye directamente en la eficiencia energética, la estabilidad del rendimiento y el cumplimiento de las normas de seguridad.
El valor del cobre trenzado reside no sólo en su conductividad sino también en su adaptabilidad estructural. Si bien el cobre sólido es eficiente en entornos estáticos, el cobre trenzado ofrece ventajas inigualables donde la flexibilidad, la resistencia a las vibraciones y la longevidad son cruciales.
Ventajas clave del cobre trenzado:
Flexibilidad excepcional:
La estructura tejida permite doblarse y torcerse suavemente sin agrietarse ni fracturarse, lo que la hace ideal para instalaciones dinámicas como brazos robóticos, maquinaria en movimiento y sistemas de puesta a tierra.
Absorción de vibraciones mejorada:
El cobre trenzado absorbe la tensión mecánica y la vibración, evitando la fatiga del cable y prolongando la vida útil de las conexiones eléctricas en entornos de mucho movimiento.
Disipación de calor superior:
La estructura trenzada promueve una transferencia de calor eficiente, lo que reduce el riesgo de sobrecalentamiento y garantiza una conductividad constante durante largos períodos de funcionamiento.
Resistencia a la corrosión y confiabilidad a largo plazo:
Cuando el cobre trenzado está estañado o plateado, resiste la oxidación, lo que prolonga la vida útil incluso en condiciones corrosivas o propensas a la humedad.
Alta capacidad de carga de corriente:
Múltiples hebras aumentan el área de superficie, lo que reduce las pérdidas por efecto de la piel en altas frecuencias, algo crucial para los sistemas de datos de alta velocidad y la electrónica de potencia.
Diseño personalizable:
Disponible en varios diámetros, densidades de tejido y recubrimientos, el cobre trenzado se puede diseñar para aplicaciones de conexión a tierra, blindaje, unión y distribución de energía.
Aplicaciones en todas las industrias:
Automoción: Correas de puesta a tierra de baterías, distribución de energía para vehículos eléctricos, blindaje EMI.
Energías Renovables: Conexiones de inversores solares, puesta a tierra de módulos fotovoltaicos.
Aeroespacial y Defensa: Transmisión de potencia ligera y flexible en condiciones extremas.
Equipos Industriales: Conexión para motores, transformadores y barras flexibles de potencia.
Telecomunicaciones: Blindaje RF y puesta a tierra de componentes electrónicos sensibles.
En resumen, las ventajas estructurales y eléctricas del cobre trenzado lo convierten en un componente esencial en sistemas eléctricos avanzados donde tanto el rendimiento como la confiabilidad no son negociables.
El proceso de fabricación del cobre trenzado combina la ingeniería de precisión con la experiencia metalúrgica. Cada hilo se extrae de alambre de cobre de alta conductividad y luego se trenza utilizando maquinaria de tejido automatizada para garantizar una tensión y simetría uniformes. Los tratamientos superficiales, como el estañado o el plateado, se añaden mediante procesos de galvanoplastia o inmersión en caliente para mejorar la resistencia a la corrosión y la resistencia mecánica.
Pasos de fabricación:
Trefilado de alambre de cobre: Refinación de cobre en bruto en hebras delgadas y uniformes.
Recocido: Suavizar el alambre para mejorar la flexibilidad y reducir la fragilidad.
Trenzado: Entrelazar múltiples hebras para formar trenzas tubulares o planas.
Enchapado o Recubrimiento: Aplicar estaño, níquel o plata para evitar la oxidación.
Corte y Terminación: Personalización de longitudes, conectores o terminales según los requisitos del cliente.
Tendencias emergentes en el desarrollo del cobre trenzado:
Fabricación ecológica:
La creciente adopción de estañado sin plomo y materiales de cobre reciclables respalda los objetivos de sostenibilidad global.
Integración con Sistemas Inteligentes:
A medida que avanzan las tecnologías IoT y EV, se está desarrollando cobre trenzado con capas de aislamiento híbridas y sensores para monitorear la corriente, la temperatura y el desgaste.
Miniaturización y diseño liviano:
En las industrias electrónica y aeroespacial, las variantes de cobre trenzado más delgadas pero más eficientes tienen una gran demanda para optimizar el espacio y reducir el peso.
Compatibilidad de alta frecuencia:
Los nuevos diseños abordan la reducción del efecto piel para un mejor rendimiento en 5G, vehículos eléctricos y sistemas de comunicación de alta velocidad.
Recubrimientos avanzados:
Innovaciones como el revestimiento de nanoplata y los recubrimientos híbridos de polímeros están mejorando la conductividad y la resistencia contra la exposición química.
Estas tendencias tecnológicas posicionan al cobre trenzado como una solución preparada para el futuro que se alinea con el cambio mundial hacia la electrificación, la energía renovable y la fabricación inteligente.
P1: ¿Qué factores determinan el rendimiento del cobre trenzado en sistemas eléctricos?
R1: El rendimiento del cobre trenzado depende del número de hebras, la densidad del tejido, el área de la sección transversal y el tratamiento de la superficie. Un mayor número de hebras aumenta la flexibilidad, mientras que las áreas transversales más grandes mejoran la capacidad actual. La elección entre trenza desnuda, estañada o plateada depende de las condiciones ambientales: estañada para resistir la corrosión, plateada para aplicaciones de alta temperatura o alta frecuencia y desnuda para uso general.
P2: ¿Se puede utilizar cobre trenzado tanto en puesta a tierra como en transmisión de energía?
R2: Sí. El cobre trenzado es muy versátil. Su flexibilidad y conductividad lo hacen ideal para correas de puesta a tierra en paneles eléctricos, terminales de baterías y transformadores. Para la transmisión de energía, se utilizan conductores de cobre trenzados planos o tubulares para entregar corriente estable a través de juntas móviles o entornos de alta vibración, garantizando seguridad y eficiencia.
P3: ¿Cómo contribuye el cobre trenzado a la eficiencia energética?
R3: El cobre trenzado minimiza la resistencia eléctrica y la acumulación de calor, lo que permite que la energía fluya de manera más eficiente a través de los sistemas. Su capacidad para mantener una corriente estable bajo estrés mecánico reduce la pérdida de energía y el tiempo de inactividad del sistema, lo que contribuye al ahorro de costos operativos a largo plazo.
P4: ¿Existe alguna diferencia entre el blindaje trenzado de cobre y el blindaje de lámina de cobre?
R4: Sí. Si bien ambos proporcionan blindaje electromagnético, la trenza de cobre ofrece flexibilidad y resistencia mecánica superiores, adecuadas para aplicaciones dinámicas o al aire libre. La lámina de cobre es mejor para el blindaje estático en recintos rígidos o confinados.
A medida que las industrias evolucionan hacia la electrificación y la automatización, el cobre trenzado sigue siendo una piedra angular de la transferencia de energía segura y eficiente. El creciente énfasis en las energías renovables, la movilidad eléctrica y los sistemas de redes inteligentes continúa elevando la demanda de materiales conductores de alto rendimiento que combinen flexibilidad, confiabilidad y longevidad.
En los próximos años, se espera ver cobre trenzado integrado en sistemas avanzados donde se cruzan la transmisión de datos, la gestión térmica y la adaptabilidad mecánica. Los fabricantes también se están centrando en una producción ecoeficiente, reduciendo el impacto medioambiental sin sacrificar el rendimiento.
Empresas comoJinguo Jinbeiestán a la vanguardia de esta evolución: diseñando productos de cobre trenzado que cumplen con los estándares eléctricos globales y al mismo tiempo ofrecen soluciones personalizadas para sistemas industriales, automotrices y de energía. Su compromiso con la precisión, la calidad y la innovación garantiza que cada conductor de cobre trenzado ofrezca un rendimiento constante incluso en las aplicaciones más exigentes.
Para obtener más información, soporte técnico o soluciones personalizadas de cobre trenzado,contáctanospara analizar sus requisitos específicos y descubrir cómo los productos de cobre avanzados de Jinguo Jinbei pueden potenciar sus sistemas eléctricos de próxima generación.
